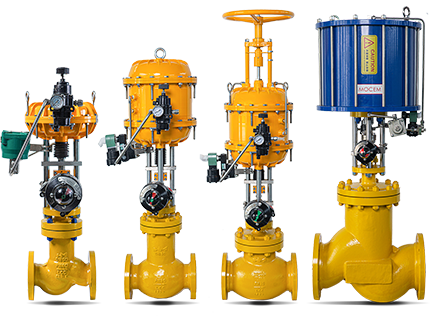

氣動操作波紋管密封切斷閥
8850/1系列
口徑：鍛造閥門 1/2”~ 2” ( DN15 ~ DN50 )
閥體材料： 低溫碳鋼A350 LF2，不銹鋼A182 F316。
口徑：鑄鋼閥門 2 1//2”~ 16” ( DN65 ~ DN400 )
閥體材料：低溫碳鋼A352 LCC，不銹鋼A351 CF8M，特殊合金A494 M35-1 NiCu， CW12MW NiCrMoW，CY40 NiCrFe等。
端部連接 – 1/2”~ 1 1/2” (DN15 ~ DN40) 螺紋端，承插焊端。
1/2”~ 16” ( DN15 ~ DN400 ) CL 150，CL 300，PN16，PN25和PN40法蘭端。
優點及特色
危險流體泄漏的阻斷
閥門配有材質為UNS N10276的波紋管，其保證使用壽命為20,000次“開-關-開”循環次數。閥門同時還設計有標準的備用次級特氟綸填料和壓蓋密封。
重復的緊密性關閉和阻斷
金屬對金屬的硬密封閥門，閥瓣的硬度高于閥座，這樣在閥門開關過程中大大減小了閥瓣的磨損，從而確保了閥門密封面較長的使用壽命。 也可以選用高分子材料密封環彈性密封設計。
開放式波紋管設計
開放式波紋管設計及螺柱螺母連接的閥體閥蓋便于波紋管組件檢修，同時也確保了流體中的腐蝕物不會積聚在波紋管周圍，從而導致其損壞及過早失效。
閥體的缺陷探測和壁厚
小口徑閥門閥體及所有閥門閥蓋均為鍛件。遵照歐氯規范液氯工況要求，閥體鑄件100%經X射線探傷檢查，其壁厚符合歐氯規范液氯工況要求。 “漢米達”向應用于涉“氯”危險工況條件的歐氯認證閥門提供100%經X-射線探傷檢查的合格鑄件。
執行機構
可選用氣動或電動執行機構。閥門可以配過濾減壓閥、電磁閥 (用于開啟閥門或素急情況下閥門的關停)和/或氣鎖閥(用于發生故障時閥門保持在某個位置)。操作和控制需求方面有極大的靈活性。
美國華福技術表面防腐涂層
所有緊固螺柱螺母表面均采用華福防腐涂層，有自潤滑功效。
波紋管
材質為UNS N10276，其兩端端環分別焊接到閥蓋和閥桿上的指定位置，焊接區域100%通過著色探傷檢查。每個波紋管焊接組件均進行外部施加57 barg氮?dú)鈮毫Φ拿芊鉁y(cè)試，接受標準為10分鐘內零泄漏。
閥座和閥瓣
表面堆焊司太立硬質合金，確保了耐磨性及閥門關閉的可靠性。
設計及使用效果
優良的設計加上基于阻斷和密閉危險液體和氣體目的而采用的優質材料，使得8850/1系列閥門在延長使用壽命以及良好運行方面在市場上贏得了良好口碑。
